Systemy uszczelnień przepustów MD2

System MD2 został zaprojektowany w taki sposób aby zapewnić proste i wydajne rozwiązanie umożliwiające wodo- i gazoszczelne uszczelnienie wszystkich rodzajów przepustów. MD2 jest jedynym rozwiązaniem gwarantującym jednoczesne uszczelnienie przestrzeni wewnątrz rury osłonowej oraz przestrzeni pomiędzy rurą osłonową i murem.
Dzięki zastosowaniu specjalnie zaprojektowanego stożkowego kołpaka, MD2 nadaje się również do montażu na starych przepustach, które np. uległy rozszczelnieniu.
Instalacja kołpaka polega na dopasowaniu do średnicy rury (kabla) poprzez odcięcie części stożka a następnie umocowaniu przy użyciu elastycznej linki i taśmy PCW. Wypełniacz poliuretanowy zapakowany jest w przezroczystą, dwudzielną torebkę, Po usunięciu przegrody, wymieszaniu obu składników i zaaplikowaniu zawartości torebki do wnętrza stożkowego kołpaka wypełniacz, wskutek wydzielania CO2, kilkunastokrotnie zwiększa swoją objętość i dokładnie wypełnia całą przestrzeń wewnątrz przepustu dostosowując się do jego kształtu. Po kolejnych kilku minutach następuje utwardzenie.
Specyfika stosowanej technologii wymaga aby wypełnienie przepustu kablami/rurami nie było większe 65% jego kubatury (należy pozostawić przynajmniej 35% wolnej przestrzeni na rozprężanie się wypełniacza).
Filoform gwarantuje stuprocentową wodo- i gazoszczelność i wysoką wytrzymałość mechaniczną wypełniacza.

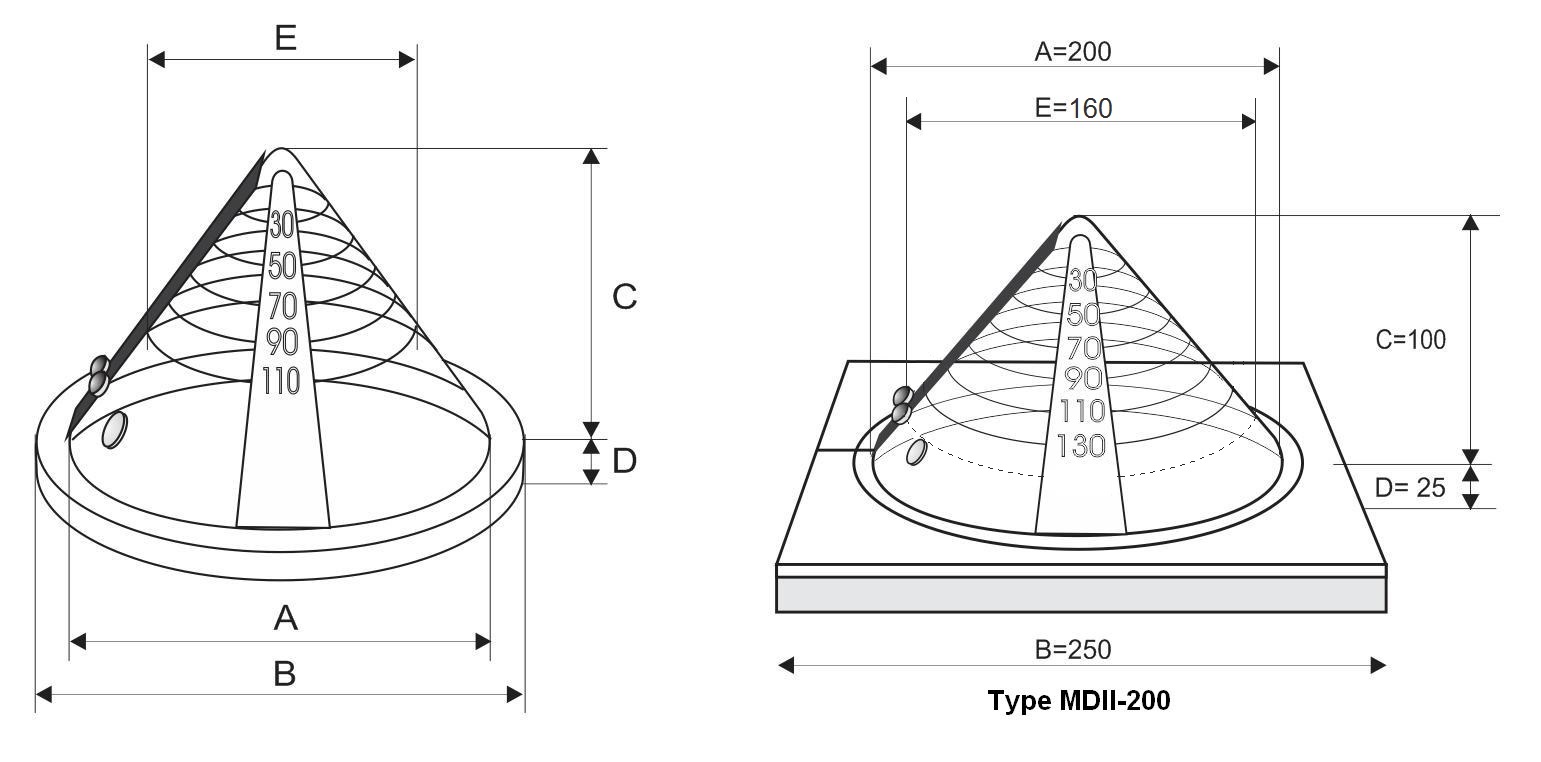

http://www.filoform.com/media/wysiwyg//Drawings/MDII_2_.JPG

Typ Maksymalna
średnica otworu [mm]
Wymagana wolna przestrzeń wewnątrz przepustu [%] A [mm] B [mm] C [mm] D [mm] E [mm]
MD2-50 50 > 35 80 100 80 16 40
MD2-110 110 > 35 130 150 75 15 70
MD2-125 125 > 35 150 170 70 15 90
MD2-160 160 > 35 200 220 90 15 130
MD2-200 200 > 35 200 250 160 25 160

SPECYFIKACJA MATERIAŁOWA

Metoda testu Wynik
okres 30 dni, ciśnienie 1bar brak przecieków
okres 30 dni, ciśnienie 10m słupa wody brak przecieków
10 naprzemiennych cykli od -20°C do +40°C brak przecieków
wibracje 10Hz o amplitudzie 3mm przez 240h brak przecieków
siła o wartości 10N x średnica przepustu brak przecieków
rozgięcie kabli o kąt 45° na odcinku 250mm brak przecieków

Skład zestawów typu MD2:

  • kalibrowany, stożkowy kołpak z zamykanym otworem wlewowym
  • gąbka do zablokowania odpływu, pasek pianki uszczelniającej (2 szt. dla MD2-200)
  • linka elastyczna
  • dwudzielny pojemnik z poliuretanowym wypełniaczem i gwintowanym pierścieniem wlewowym
  • gwintowana dysza
  • rękawiczki ochronne
  • płótno ścierne
  • instrukcja montażu

UWAGA - przepusty serii MD2 mogą być montowane w wersji ognioochronnej. Zabezpieczenie ogniowe uzyskuje się poprzez zastosowanie ognioochronnej masy uszczelniającej MD+.

Tabele odczytu klasy ogniowej przepustów w zależności od konfiguracji:
